Запатентованное техническое решение Рустмаш для принудительного воздушного охлаждения позволяют отказаться от традиционных воздушных фильтров в корпусе ПЧ
К преобразователям частоты, предназначенным для работы на горно-обогатительных и металлургических предприятиях (ГОК и ГМК) предъявляются повышенные требованиям к эксплуатации в сильно запыленных (при наличии токопроводящей или угольной пыли) условиях. Оборудование должно исправно работать в условиях высокой влажности или в воздушной среде, содержащей агрессивные (сернокислые и прочие) газы.
При этом корпус преобразователя частоты должен быть достаточно герметичен. Но тепловые потери, выделяемые внутри преобразователя частоты могут достигать до 2,5 – 2,75% от мощности самого ПЧ (например, при мощности равной 2000 кВт, требуется отвести из герметичного защитного корпуса до 55 кВт тепла наружу).
Это не проблема, когда ПЧ установлен в подготовленном помещении с вентиляцией или кондиционированием. Однако, в условиях горнодобывающих и горно-металлургических предприятий это не всегда удается. Нередко оборудование необходимо установить непосредственно в производственных помещениях.
Запатентованное техническое решение и принцип работы системы принудительного воздушного охлаждения позволяют отказаться от традиционных воздушных фильтров в корпусе ПЧ. Разработанная Компанией Рустмаш и реализованная на практике инновационная технология охлаждения внутреннего отсека средневольтных ПЧ Рустмаш АТ27 (правопреемник Триол) исключает контакт внешней среды с блоками электроники внутри корпуса преобразователя.

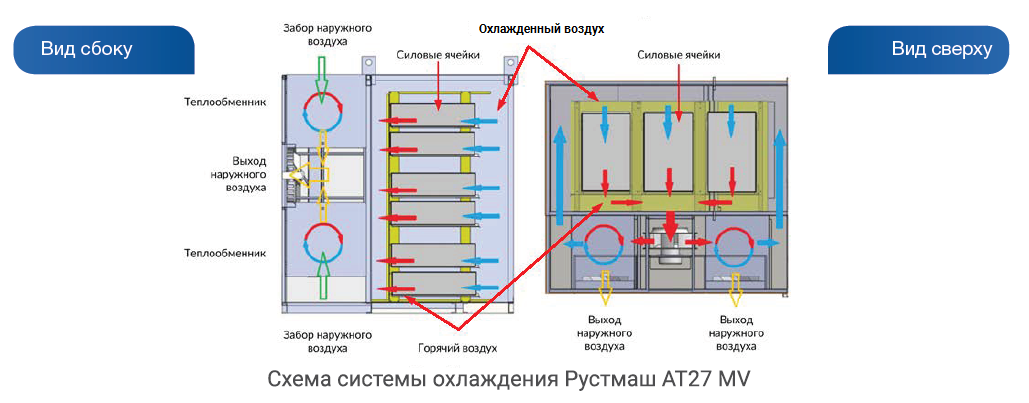

Инновационный дизайн и конструкция корпуса ПЧ обеспечивает всесторонний доступ к основным узлам и электронным компонентам. Схема воздуховодов двухконтурной системы охлаждения обеспечивает непрерывную циркуляцию охлаждающего воздуха с наименьшим сопротивлением.
Конструкция трансформатора и мощные силовые ячейки, с параллельным охлаждением полупроводниковых модулей, обеспечивают функционирование Рустмаш АТ27 линии MV в условиях высоких температур окружающей среды.
Применение герметичных воздушных радиаторов в ПЧ Рустмаш обеспечивает:
- возможность установки ПЧ в неподготовленное помещение или на улице;
- возможность установки ПЧ на морских буровых платформах;
- работу ПЧ в условиях повышенной влажности и сильной запыленности каменной или токопроводящей пыли;
- снижение затрат на ТО;
- широкий температурный диапазон эксплуатации.
Описанный набор инновационных конструкторских решений, реализованных в средневольтных преобразователях частоты Рустмаш АТ27 линии MV, позволяет обеспечить степень защиты корпуса по стандарту IP66. Дополнительно, печатные платы покрыты защитным компаундом, а воздуховоды оснащены системой контроля, выделения и отвода лишней влаги из внутреннего пространства герметичного корпуса ПЧ.
Преобразователи частоты Рустмаш АТ27линии MV идеально подходят для управления приводами таких механизмов как: конвейеры, прокатные станы, шаровые мельницы и дымососы, которые работают в загрязненных условиях и с высокой нагрузкой.
ПЧ Рустмаш АТ27 линии MV имеет степень защиты оболочки IP66 и предназначен для работы внутри неподготовленных помещений или на улице, при температуре окружающей среды от -40°C до +60 °C и влажности до 90%. Доступно опциональное исполнение линии MV с рабочим диапазоном температур от -60°C до +40 °C.

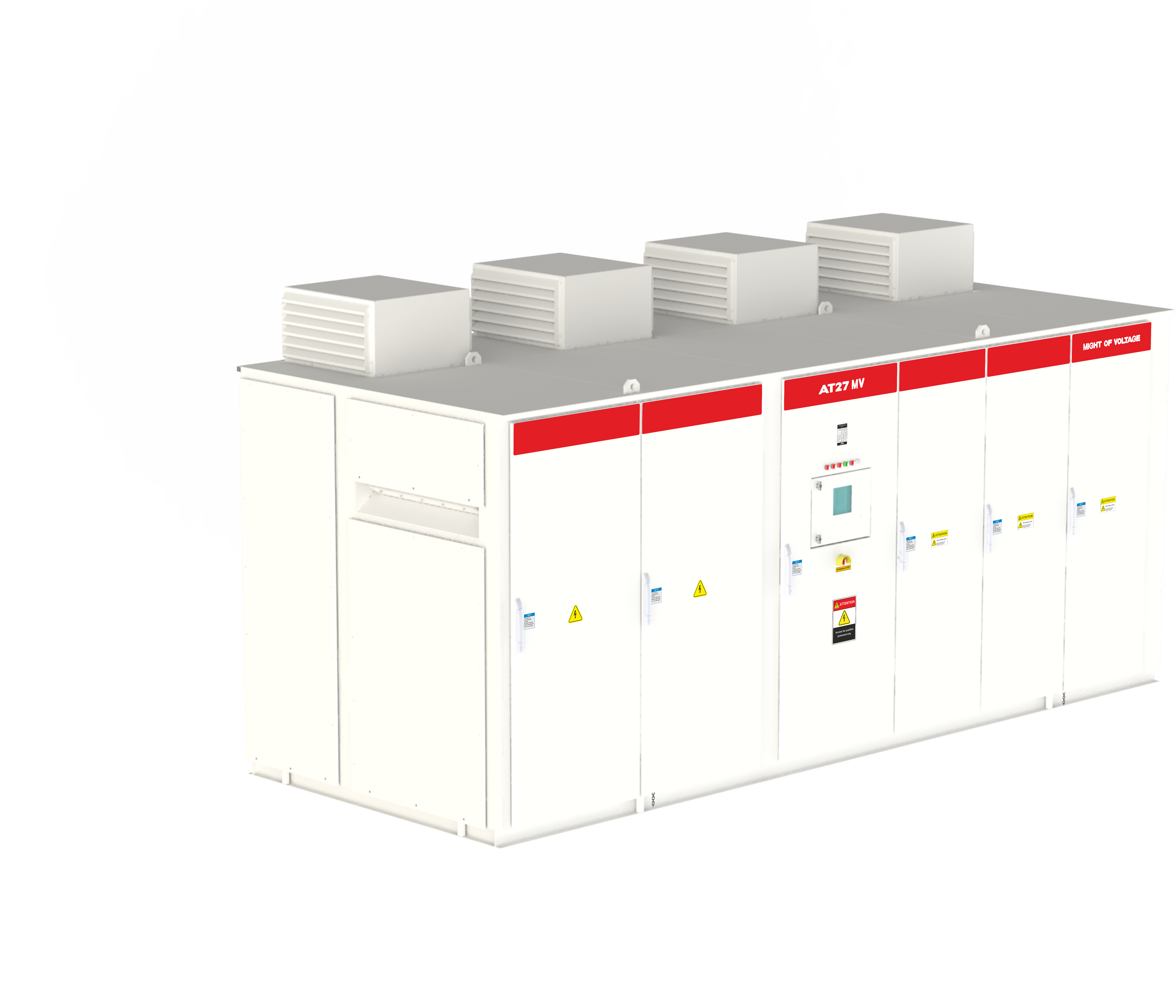

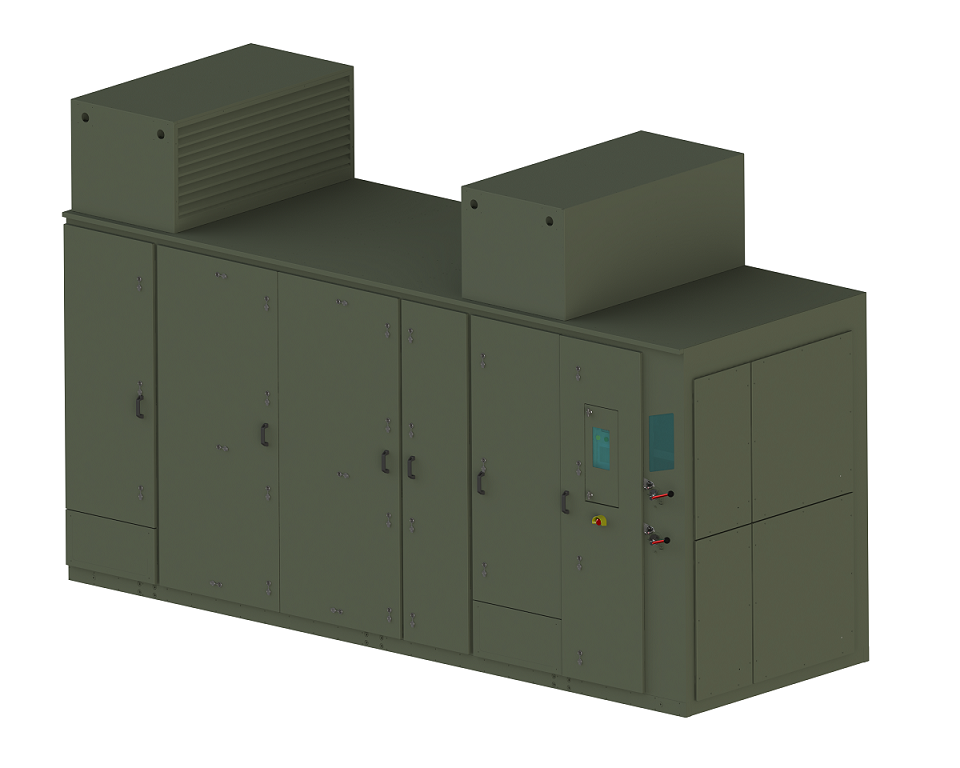

Внешний вид преобразователей частоты Рустмаш АТ27 линии MV в различных исполнениях.
При этом, преобразователь частоты готов к установке «под ключ», и не требует никаких дополнительных мероприятий по согласованию, выполнению специальных тепловых расчетов, проектных работ и оформления дополнительных разрешений.
Более подробно, с конструкцией и техническими характеристиками ПЧ Рустмаш АТ27 линии МV, вы можете ознакомиться в каталоге «Средневольтные преобразователи частоты Рустмаш АТ27».
