Рустмаш АТ24 линии DW Низковольтные преобразователи частоты
Преобразователь частоты Рустмаш АТ24 DW — это комплектное решение для применения в составе буровых установок.
Выходное напряжение - 380/400/690/660 В
Выходное напряжение - 380/400/690/660 ВСтепень защиты корпуса IP54
Температура эксплуатации -45…+45 °C
Мощность 110…1600 кВт
Применение: буровые насосы, система верхнего привода, насосы пластовой жидкости, вышечно-лебедочный блок, вспомогательное оборудование буровой
Описание Рустмаш АТ24 линии DW
Исполнение — блок-бокс для установки во внешней среде
Степень защиты корпуса IP54
Температура эксплуатации -45…+45 °C
Управление системой верхнего бурового привода
Преобразователь частоты Рустмаш АТ24 линии DW отличается высокой точностью регулирования скорости и момента с датчиком ОС по скорости, а также возможностью продолжить работу при его обрыве, сохраняя высокую точность регулирования.
ПЧ Рустмаш AТ24 линии DW выполнен в виде модульного цельносварного теплоизолированного блок-контейнера. Внутри блока смонтировано всё преобразовательное оборудование, шкафы системы управления, оборудование собственных нужд и вспомогательных механизмов: климат контроль внутри блок-контейнера, пожарная сигнализация. Несущий каркас блок-бокса — цельносварной. Внешняя оболочка контейнера выполнена из листового металла 2,5 мм, внутри утеплена полиуретановой пеной, предотвращающей появление мостиков тепло/холод и выпадение конденсата.
Модельный ряд Рустмаш АТ24 линии DW

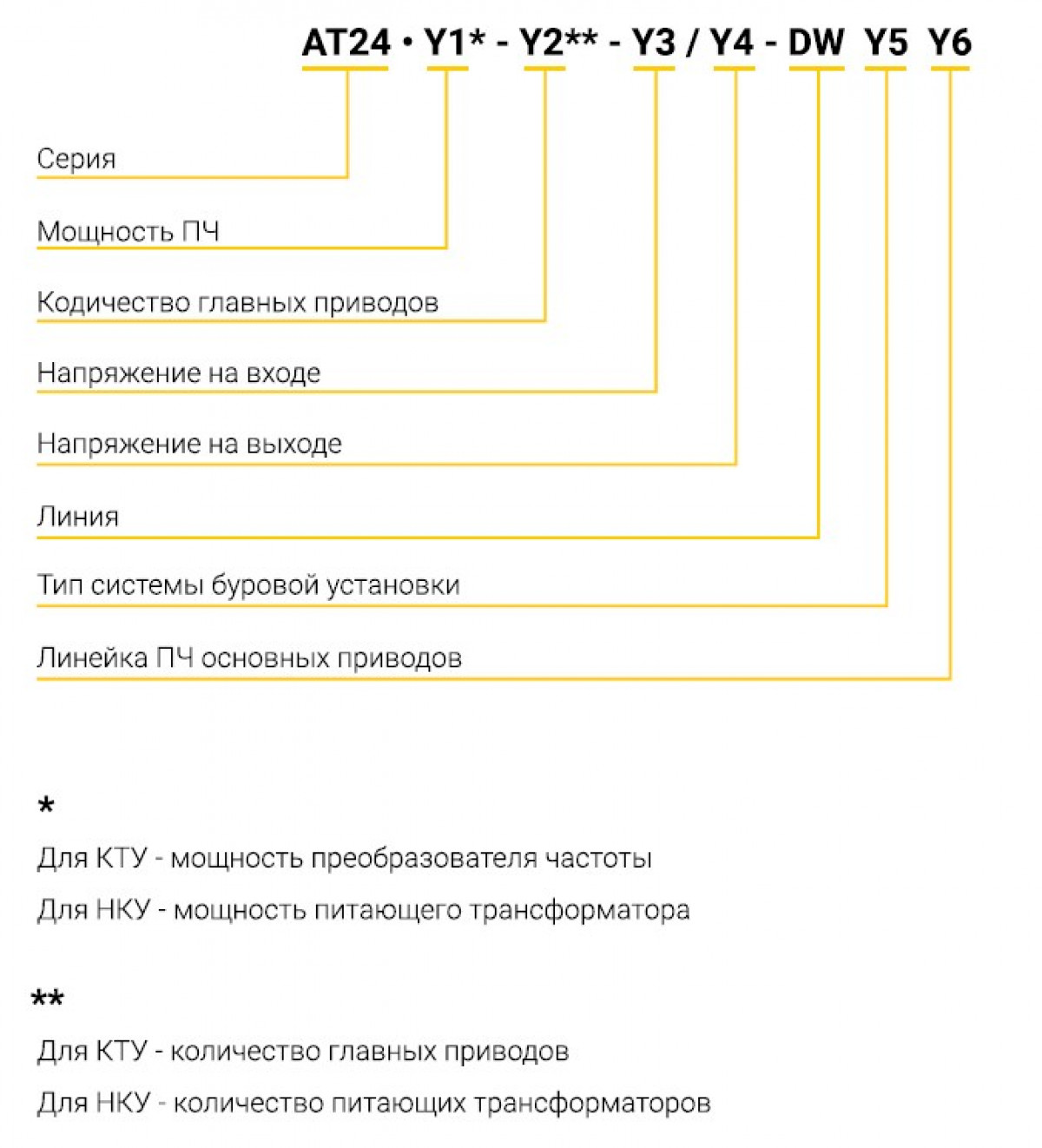

Мощность единичного преобразователя частоты основного привода Y1 Рустмаш АТ24 DW
| Код | Мощность, кВт (для ПЧ 0,4 кВ) | Мощность, кВт (для ПЧ 0,69 кВ) | Ток, А (для ПЧ 0,4 кВ) | Ток, А (для ПЧ 0,69 кВ) |
|---|---|---|---|---|
| М11 | 110 | Нет исполнения | 220 | Нет исполнения |
| М13 | 130 | Нет исполнения | 260 | Нет исполнения |
| М16 | 160 | Нет исполнения | 320 | Нет исполнения |
| М20 | 200 | Нет исполнения | 400 | Нет исполнения |
| М25 | 250 | 250 | 500 | 250 |
| М32 | 320 | 320 | 640 | 320 |
| М40 | 400 | 400 | 800 | 400 |
| М50 | 500 | 500 | 1000 | 500 |
| М63 | 630 | 630 | 1260 | 630 |
| М70 | 700 | 700 | 1400 | 700 |
| М80 | 800 | 800 | 1600 | 800 |
| 1М0 | 1000 | 1000 | 2000 | 1000 |
| 1М2 | 1200 | 1200 | 2400 | 1200 |
| 1М4 | 1400 | 1400 | 2800 | 1400 |
| 1М5 | 1500 | 1500 | 3000 | 1500 |
| 1М6 | Нет исполнения | 1600 | Нет исполнения | 1600 |
| Мощность единичного трансформатора | НКУ | |||
| Количество двигателей главных приводов | КТУ | |||
| Код Y2 | Количество преобразователей частоты | |||
| 1 | 1 | |||
| 2 | 2 | |||
| 3 | 3 | |||
| 4 | 4 | |||
| 5 | 5 | |||
| 6 | 6 | |||
| Код Y3 | Напряжение на входе КТУ, В | |||
| 0,4 | 380 (400) | |||
| 0,6 | 660 (690) | |||
| 3 | 3000 | |||
| 3,3 | 3300 | |||
| 6 | 6000 | |||
| 6,3 | 6300 | |||
| 10 | 10000 | |||
| Код Y3 | Напряжение на входе НКУ, В | |||
| 3 | 3000 | |||
| 3,3 | 3300 | |||
| 6 | 6000 | |||
| 6,3 | 6300 | |||
| 10 | 10000 | |||
| Код Y4 | Напряжение на выходе КТУ/НКУ | |||
| 0,4 | 380/400 | |||
| 0,6 | 660/690 | |||
| Код Y5 | Тип системы буровой установки | |||
| 1 | Система верхнего привода | |||
| 2 | Буровые насосы | |||
| 3 | Буровые лебедки | |||
| 4 | Стол ротора | |||
| 5 | Низковольтное коммутационное устройство | |||
| A | 2+3+4 | |||
| Код Y6 | Преобразователи частоты основного привода | |||
| 1 | SD | |||
| 2 | MP |
Характеристики Рустмаш АТ24 линии DW
Мощность единичного преобразователя частоты основного привода Y1 Рустмаш АТ24 DW
| Мощность, кВт | 110/130/160/200/250/320/400/500/630/700/800/1000/1200/1400/1500/1600 |
| Ток, А | 220/260/320/400/500/640/800/1000/1260/1400/1600/2000/2400/2800/3000 |
| Мощность, кВт | 250/320/400/500/630/700/800/1000/1200/1400/1500/1600 |
| Ток, А | 250/320/400/500/630/700/800/1000/1200/1400/1500/1600 |
| Мощность, кВ | 400/630/700/800/1000/1250/1600/2000/2500/3200/4000/5000/6300 |
| Тип трансформатора | Медь/Алюминий |
| Напряжение на выходе, В | 400/690 |
Опции Рустмаш АТ24 линии DW
| КТУ СВП | Комплектная транзисторная установка для управления системой верхнего привода |
| КТУ БН | Комплектная транзисторная установка для управления буровыми насосами |
| КТУ ВЛБ | Комплектная транзисторная установка для управления вышечно- лебедочным блоком |
| КТУ БУ | Комплектное транзисторное устройство для управления комлексом оборудования: буровые насосы, вышечно-лебедочный блок, ротор |
| НКУ БУ | Низковольтное комплектное устройство для управления дополнительными механизмами |
ЗИП Рустмаш АТ24 линии DW
| РС | Ячейка силовая |
Код
Преимущества Рустмаш АТ24 DW
Живучесть.
Взаимозаменяемость узлов и блоков для обеспечения быстрого восстановления привода в аварийных ситуациях.
Полная заводская готовность.
Комплектные устройства максимально готовы к вводу в эксплуатацию.
Скорость мобилизации.
Время развёртывания/свёртывания установки: 4 часа. Быстросъемные разъемы слаботочных цепей и цепей управления позволяют ускорить процесс монтажа блок- бокса и ввода его в эксплуатацию
Высокая обитаемость.
Оборудованное место для обслуживающего персонала включая стеллажи для документации, откидной стол, вешалки, розетки для подключения сервисного оборудования.
Штабелирование.
Возможность установки и эксплуатации блок боксов в 2 этажа.
Блок-боксы разработаны с учетом требований на транспортировку
Грузовым автомобилем по суше или стандартным 40 футовым контейнером при транспортировке морским транспортом.
