Рустмаш АТ24 линии LE Низковольтные преобразователи частоты

Преобразователь частоты серии Рустмаш АТ24 линии LE — специальное решение для лифтовых приводов, которое обладает преимуществами уникальных алгоритмов векторного управления.

Входное напряжение 380 В

Степень защиты корпуса IP21

Температура эксплуатации -10…+40 °C

Мощность 5.5…37 кВт

Применение: лифтовые электропривода

Хотите продавать это оборудование?
Хотите узнать стоимость или задать вопросы нашему специалисту?

Описание Рустмаш АТ24 линии LE

Исполнение — шкаф для установки внутри помещения

Степень защиты корпуса IP21

Температура эксплуатации -10…+40 °C

Мощность 5,5…37 кВт


Преобразователь частоты серии Рустмаш АТ24 линии LE предназначен для управления синхронными и асинхронными, редукторными и безредукторными подъемными лебедками мощностью от 5,5 кВт до 37 кВт напряжением 380 В.

Линия LE специально разработана для обеспечения безопасной и надежной работы лифтового оборудования и обладает расширенными функциональными возможностями для современных лифтов. Программируемые входы и выходы преобразователя частоты позволяют сконфигурировать его для работы с любыми типами станций управления.


Модельный ряд Рустмаш АТ24 линии LE

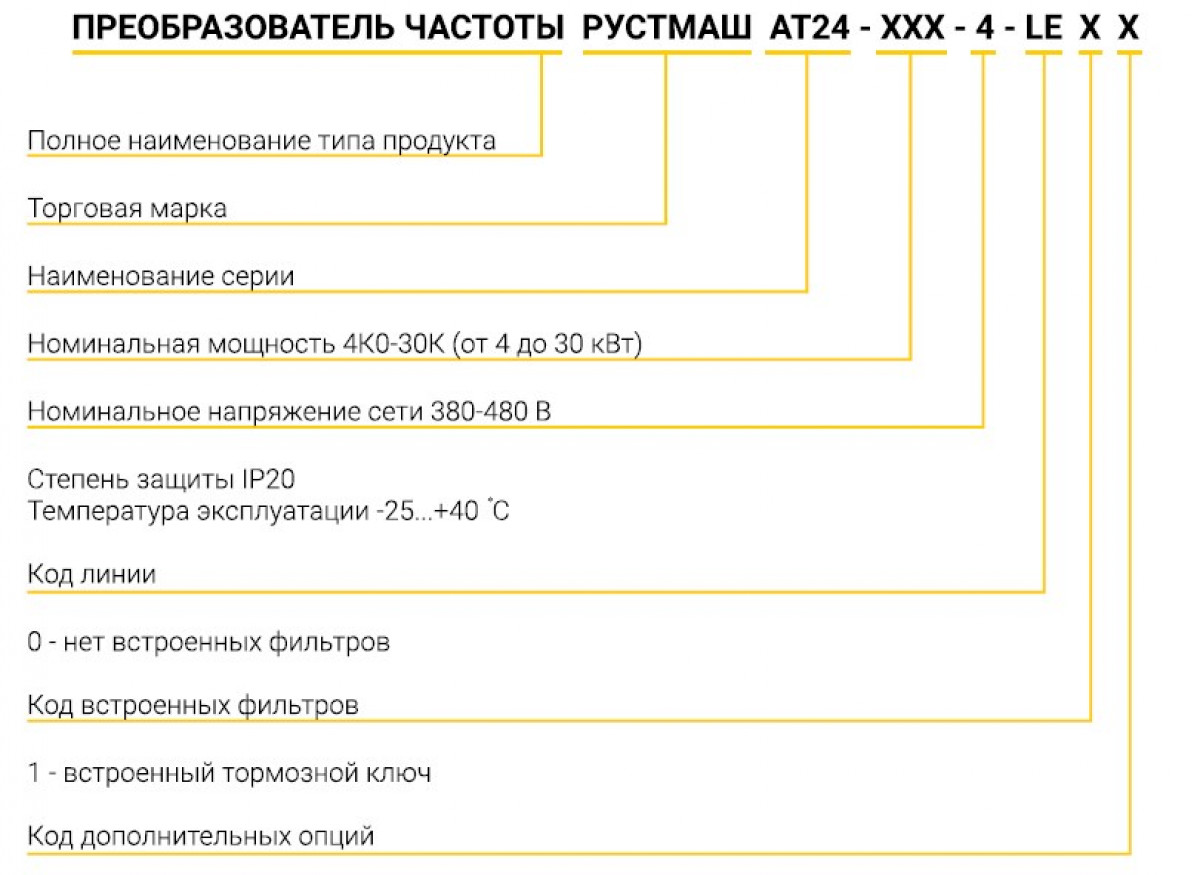

Номенклатура Напряжение, В Мощность, кВт Ток, А Габаритные размеры, мм: (ШхВхГ)
AT24-5K5-380-LE01 380 5,5 11 135х265х155
AT24-7K5-380-LE01 380 7,5 15 135х265х155
AT24-11K-380-LE01 380 11 22 200х350х197
AT24-15K-380-LE01 380 15 30 200х350х197
AT24-18K-380-LE01 380 18 36 200х350х197
AT24-22K-380-LE01 380 22 44 280х375х210
AT24-30K-380-LE01 380 30 60 280х375х210
AT24-37K-380-LE01 380 37 74 340х525х247

Характеристики Рустмаш АТ24 линии LE

Входные параметры питания
Входное напряжение

3х380 В (-15 %...+10 %)

Выходная частота

50 Гц (-5 %...+5 %)

Выходные параметры питания
Выходной ток

11…74 A

Выходная частота

0.5…400 Гц

Дискретность задания частоты

0.1 Гц

Интервал ускорения / торможения

1…4000 с

Характеристика перегрузки

150 % в течение 60 сек, 180% в течение 2 сек

КПД

≥ 97 %

Контроль двигателя
Метод управления

Векторное управление в разомкнутой системе без обратной связи по скорости

Векторное управление в замкнутой системе без обратной связи по скорости

Скалярное управление соотношением напряжение/частота (В/Гц)

Частота ШИМ

2…10 Гц

Диапазон скорости

1:100 в разомкнутой системе

1:1000 в замкнутой системе

Точность поддержания скорости (статическая)

± 10 % номинальной скорости в разомкнутой системе

± 0,1 % номинальной скорости в замкнутой системе

Точность подержания момента

± 10 % номинальной в разомкнутой системе

± 5 % номинальной в замкнутой системе

Тип торможения

Частотное; Выбегом

Ускорение / замедление

S-образный темп, линейная ( по 3 точкам)

Опции Рустмаш АТ24 линии LE

ДОПОЛНИТЕЛЬНЫЕ СИЛОВЫЕ ОПЦИИ*
Тормозной ключ
ОПЦИИ УПРАВЛЕНИЯ
Дистанционный графический пульт Р24E Съемный пульт Р24Е с индукционной запиткой служит для местной настройки и управления
Модуль Wi-Fi

ЗИП Рустмаш АТ24 линии LE

Программное обеспечение Рустмаш АТ24 линии LE

Документация Рустмаш АТ24 линии LE

В комплект сопроводительной документации входят следующие документы:

1. Руководство по проектированию

2. Руководство по быстрому вводу

3. Руководство по программированию

4. Руководство по эксплуатации

5. Руководство по поиску и устранению неисправностей

Рустмаш АТ24

Руководство по программированию на АТ24 Lift

Рустмаш АТ24

Руководство по эксплуатации АТ24 линии Н

Рустмаш АТ24

Руководство по быстрому вводу на АТ24 линия L

Рустмаш АТ24

Руководство по программированию АТ24 PUMP (линии C, E, H)

Рустмаш АТ24

Руководство по быстрому вводу на АТ24 линия L Асинхронная безредукторная лебедка

Рустмаш АТ24

Руководство по быстрому вводу на АТ24 линия L Синхронная лебедка

Рустмаш АТ24

Руководство по эксплуатации АТ24 линия SD

Рустмаш АТ24

Руководство по быстрому вводу на АТ24 линия 4

Рустмаш АТ24

Руководство по быстрому вводу на АТ24 линия L Асинхронная редукторная лебедка

Рустмаш АТ24

Краткое руководство по запуску Триол АТ24 UC версия 2.0

Код

Преимущества Рустмаш АТ24 LE

Быстрый процесс настройки на месте установки преобразователя частоты.

Удаленная настройка по сети Wi-Fi, с помощью смартфона или ПК и специализированной программы, поможет быстро ввести оборудование в работу в труднодоступных местах.

Повышается комфорт движения в лифте

За счет алгоритмов плавного пуска, ускорения и торможения с точностью позиционирования до 10 мм.

Исключается риск выхода из строя преобразователя частоты

По причине значительного превышения входного напряжения сети.
